Patchpaneel kopen?

Een patchpaneel wordt veel gebruikt voor het aansluiten van netwerk- en telefoonverbindingen en kun je eenvoudig monteren in een server- of patchkast. Dit creëert overzicht en structuur in jouw netwerk. Meer weten over het gebruik van patchpanelen: lees dan snel verder!


Hoe werkt een patchpaneel?

Een patchpaneel zorgt ervoor dat jij jouw netwerk overzichtelijk kunt organiseren. In een patchpaneel zitten patchpoorten. Deze poorten worden ook wel keystones genoemd en hierop kun je aan de ene kant een RJ45 connectoren aansluiten en aan de andere kant een installatiekabel. Deze patchpoorten zijn in sommige gevallen genummerd. Het is daarom aan te raden om de kabels die je gaat gebruiken ook te nummeren. Zo weet je altijd welke kabel in welke poort zit en kun je een defecte kabel makkelijk opsporen. Je kunt bovendien kiezen voor een patchpaneel behuizing. Dit is een patchpaneel zonder keystones: deze keystones kun je er zelf inzetten. Het voordeel hiervan is dat je ook andere keystones kunt gebruiken, waardoor je niet alleen netwerkkabels hoeft aan te sluiten. Een patchpaneel heeft veelal een hoogte van 1U. Is de een patchkast bijvoorbeeld 5U, dan kun je 5 patchpanelen van 1U in de kast plaatsen.

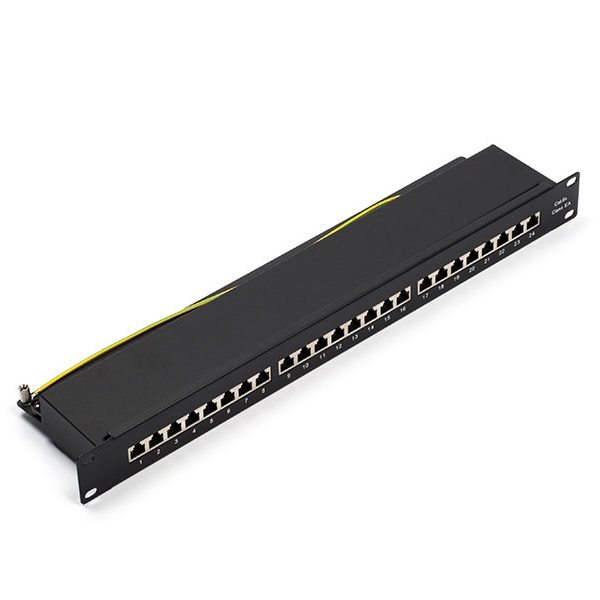

Een 10 inch of 19 inch patchpaneel

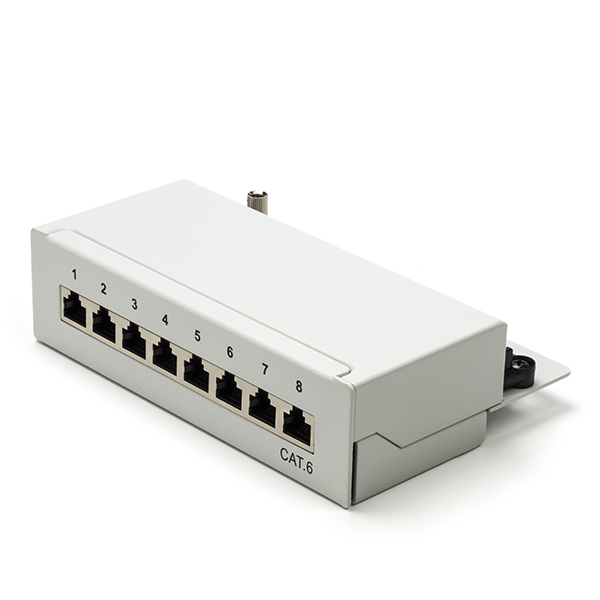

Patchpanelen worden geleverd in verschillende maten, de maat wordt uitgedrukt in de universele term 'inch'. Een patchpaneel is veelal 10 inch of 19 inch. Dit heeft te maken met de patchkast waarin patchpanelen gebruikt worden. Deze patchkasten zijn namelijk ook altijd 10 of 19 inch. De patchkast 19 inch wordt het meest gebruikt en zie je veel terug in bedrijfsnetwerken. Bovendien kun je kiezen voor een desktop patchpaneel. Dit is een kleiner paneel dat je bijvoorbeeld onder je bureau kunt plaatsen. Ook kun je deze exemplaren veelal aan de muur monteren.


Een UTP of FTP keystone box

Net als netwerkkabels zijn patchpanelen ook voorzien van een bepaalde bescherming. Zo kun je kiezen voor UTP patchpanelen of S/FTP patchpanelen. Een UTP patchpaneel heeft geen extra bescherming en kun je gebruiken wanneer en geen stroom- of coaxkabels in de buurt liggen. Liggen deze kabels wel in de buurt, dan kun je het beste kiezen voor een afgeschermd patchpaneel: een S/FTP patchpaneel. Uiteraard moet je in dit geval ook S/FTP netwerkkabels gebruiken.


Hoe kun je kabels patchen op een patchpaneel?

Wil jij een kabel op een patchpaneel monteren, dan kun je gebruik maken van het volgende stappenplan. Deze stappen werken voor de meeste patchpanelen, maar lees voor gebruik ook altijd de handleiding door om precies te weten wat je moet doen.

  • 1. Strip de kabel ongeveer 6 centimeter
  • 2. Leg de aderen op de juiste volgorde: TIA568 A of TIA568 B standaard
  • 3. Plaats de aderen onder de kabelklem en schroef deze vast (indien aanwezig)
  • 4. Klem de aderparen in de sleuven
  • 5. Draai de aderparen die nu uitsteken in elkaar
  • 6. Gebruik een LSA tang om de aderen vast te zetten
  • 7. Bundel de aderen aan de binnenzijde


1. Strip de kabel ongeveer 6 centimeter

Strip allereerst de kabel ongeveer 6 centimeter met een striptang en vouw indien aanwezig het aluminiumfolie terug.


2. Leg de aderen op de juiste volgorde: TIA568 A of TIA568 B standaard

Op het patchpaneel staat een kleurencode voor de TIA568 A of TIA568 B standaard. In Europa wordt TIA568 B het meest gebruikt, waardoor de kans groot is dat jij deze zult kiezen. Let wel op: kies je aan de ene zijde voor de B standaard, dan moet je dit aan de andere zijde ook doen. Leg vervolgens de aderparen op de juiste kleurvolgorde van de gekozen standaard.


3. Plaats de aderen onder de kabelklem en schroef deze vast (indien aanwezig)

Als jij gebruik maakt van een S/FTP patchpaneel, dan heeft jouw paneel een speciale bescherming in de vorm van een kabelklem. Deze kabelklem kun je losschroeven, waarna je het omgevouwen gedeelte met folie onder de kabelklem vast kunt zetten. Verwijder hierna het overige aluminumfolie.


4. Klem de aderparen in de sleuven

Als de aderenparen op de juiste volgorde liggen, kun je de aderen in de sleuven klemmen. Hiervoor moet je de paren een beetje los halen, maar zorg dat je de aderparen zo min mogelijk 'onttwist'.


5. Draai de aderparen die nu uitsteken in elkaar

Door de aderparen die naar buiten steken in elkaar te draaien, kun je beter te werk gaan als je de kabels vast gaat zetten.


6. Gebruik een LSA tang om de aderen vast te zetten

Zet nu de aderen past in het paneel door gebruik te maken van een LSA tang.


7. Bundel de aderen aan de binnenzijde

Aan de binnenzijde van het patchpaneel zitten nu verschillende aderparen. Het is aan te raden om deze te bundelen met bijvoorbeeld tie wraps.
