Zelf een UTP-kabel maken en aansluiten
Wil je zelf een UTP-kabel aansluiten of een netwerkkabel maken? Dan ben je hier aan het juiste adres. Het maken en aansluiten van een UTP-kabel met RJ45 connector lijkt misschien ingewikkeld, maar met de juiste uitleg is het makkelijker dan je denkt. In deze blog lees je precies wat een UTP-kabel is, welke materialen je nodig hebt en welke kleurvolgorde je moet aanhouden bij het aansluiten van een RJ45 connector. Ook begeleiden we je stap voor tstap bij het maken van een internetkabel, zodat je zelf eenvoudig zorgt voor een snelle, stabiele en betrouwbare internetverbinding. Tot slot ontdek je welke veelgemaakte fouten je beter kunt voorkomen én krijg je handige tips van experts voor het beste resultaat.
Wat is een UTP-kabel?
Voordat je begint met het maken en aansluiten van een UTP-kabel, is het handig om te weten wat deze kabel precies is en waarvoor hij wordt gebruikt. UTP staat voor Unshielded Twisted Pair, wat in het Nederlands ‘onafgeschermd gedraaid paar’ betekent. In de UTP-kabel zitten acht onbeschermde aparte aderen, waarvan vier paren in elkaar zijn gedraaid. Dat klinkt allemaal heel technisch, maar simpel gezegd voorkomt het storingen in het signaal. En dat maakt ethernet-aansluitingen uiterst geschikt voor goede, stabiele en snelle verbindingen. Verbindingen met al je apparaten thuis, waardoor jij snel en zorgeloos kunt internetten. We hebben een ruim assortiment aan netwerkkabels die passend zijn voor elke situatie. UTP is de meest gebruikte netwerkkabel voor thuisgebruik. Je komt daarnaast ook regelmatig FTP-kabels tegen. Het verschil is dat een FTP-kabel is voorzien van een extra afscherming tegen storingen van buitenaf. In de meeste woningen biedt een UTP-kabel echter meer dan voldoende prestaties. In ruimtes met veel elektrische apparatuur of andere mogelijke storingsbronnen kan een FTP-kabel een geschikte keuze zijn.
Wat heb je nodig voor een ethernetaansluiting?
Als je zelf een UTP-stekker wilt maken en aansluiten, dan is een goed begin het halve werk. Wat heb je allemaal nodig voor deze klus?
Je kunt kiezen uit de volgende kabelcategorieën:
Er zijn verschillende kabelcategorieën beschikbaar. Het grootste verschil tussen deze kabels zit hem in de verschillende bandbreedtes die de kabels aankunnen. Hoe hoger de categorie, des te sneller is de kabel. Maar, een hogere categorie hoeft niet altijd beter te zijn. Niet alle routers kunnen evenveel data verwerken. Pas hier dan ook jouw netwerkkabel op aan.
 |
|
De verschillende functies van de UTP-kabel en de RJ45-connector

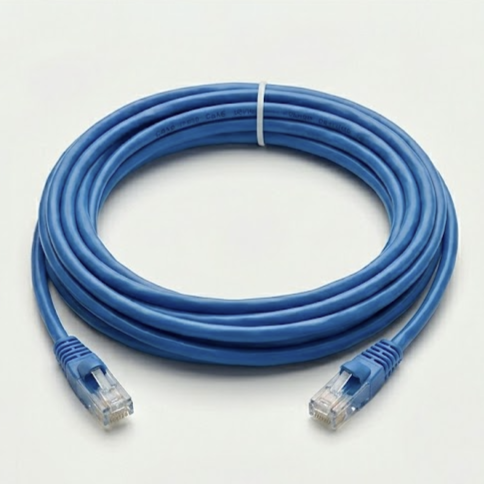

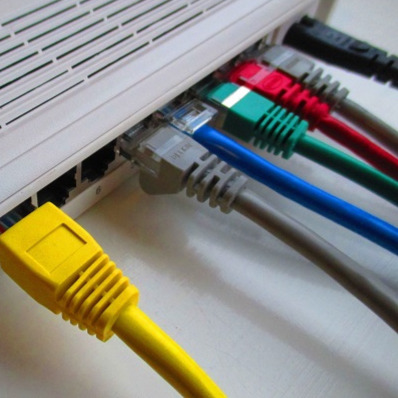

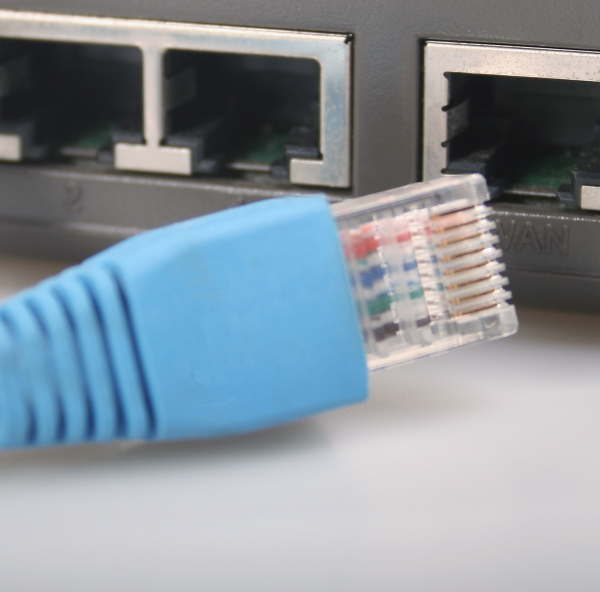

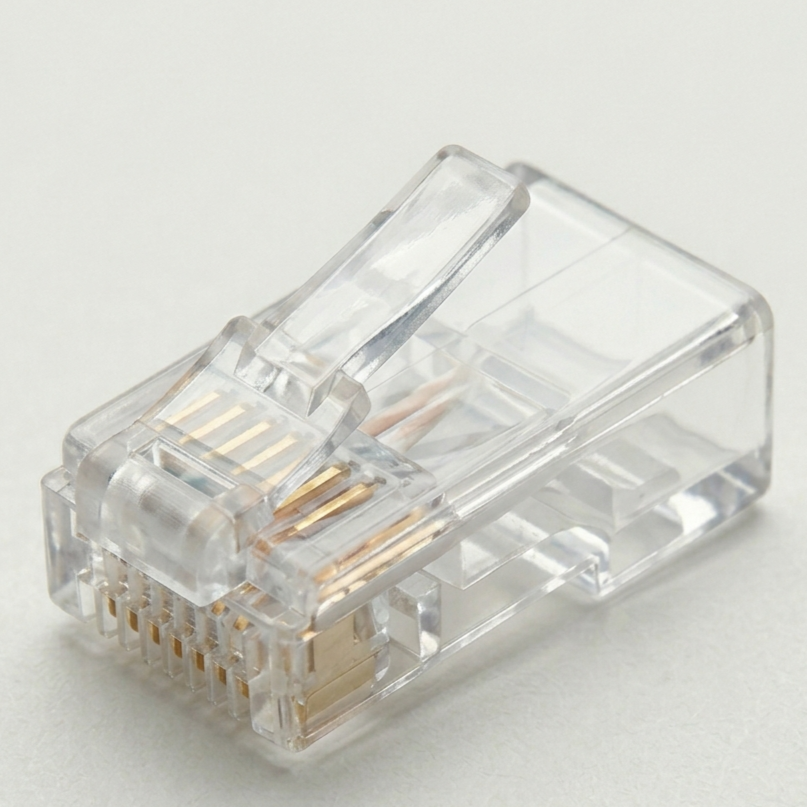

Voor het maken van een netwerkkabel is het handig om het verschil tussen een UTP-kabel en een RJ45-connector te weten. De UTP-kabel is de netwerkkabel zelf, met de aders die zorgen voor de overdracht van data. De RJ45-connector is de stekker die je aan het uiteinde van de ethernetkabel bevestigt, zodat je deze kunt aansluiten op een router, switch of computer. Je komt dit type connectoren het meest tegen in hedendaagse netwerken. De UTP-kabel zorgt dus voor de verbinding en de RJ45-connector maakt deze verbinding mogelijk.
Welke kleurvolgorde moet ik aanhouden bij de UTP-aansluiting
Bij het aansluiten van een UTP-kabel is de juiste kleurvolgorde van de aders essentieel. Deze volgorde bepaalt namelijk of je verbinding goed werkt. Voor een betrouwbare netwerkverbinding is het belangrijk dat je beide uiteinden van de kabel op dezelfde manier aansluit.
De kabeladers leg je in de volgorde volgens de B-norm EIA/TIA-568B. Dit is een internationale standaard die bepaalt in welke volgorde de draden in de connector moeten zitten. Door deze vaste volgorde te gebruiken, zorg je ervoor dat apparaten elkaar goed begrijpen en de verbinding stabiel is. De B-norm is de meest gebruikte variant bij netwerkkabels. Hieronder staat de juiste volgorde:
- Wit-oranje
- Oranje
- Wit-groen
- Blauw
- Wit-blauw
- Groen
- Wit- bruin
- Bruin
UTP-kabel aansluiten in 7 stappen
Het moment is daar: jij gaat je UTP-kabel maken. Met onderstaande stappen ga jij dit klusje klaren!
|
1
|

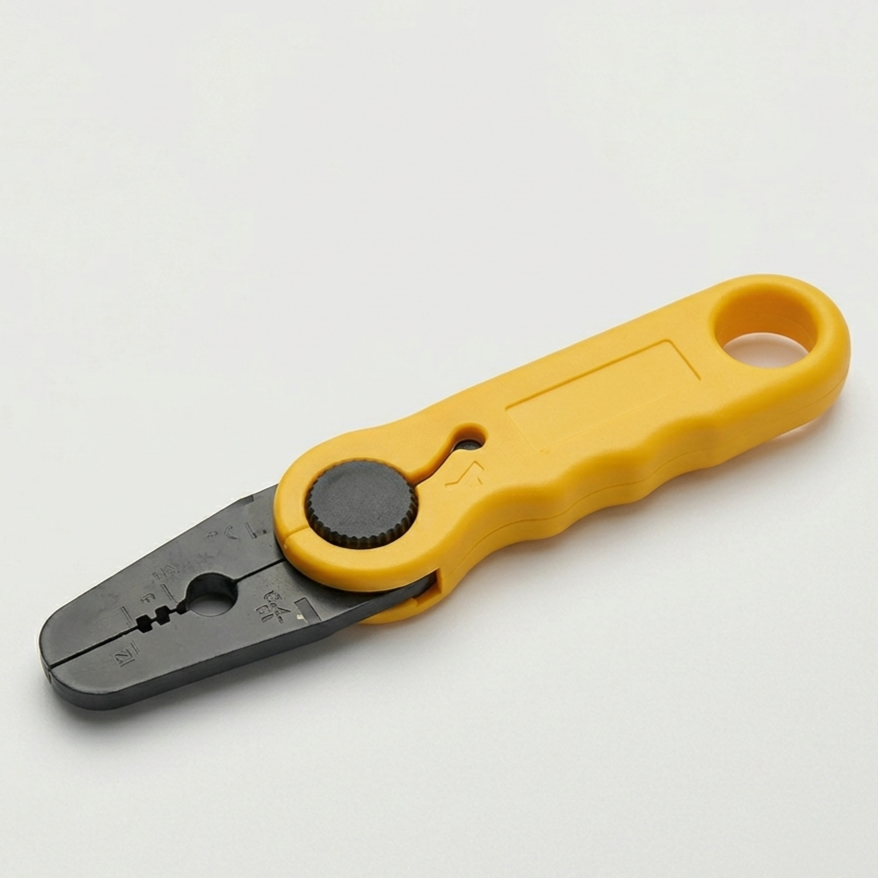

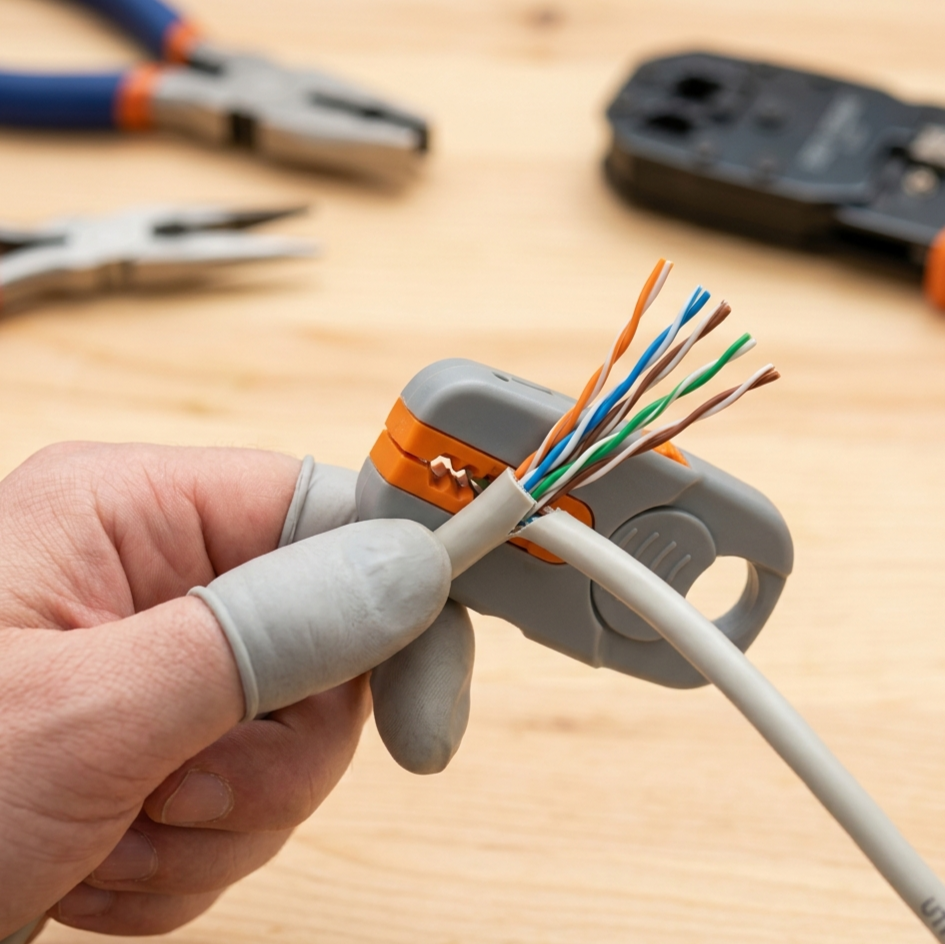

Strip de kabelMet een striptang kun je de kabelmantel van de netwerkkabel verwijderen. Je ziet nu de 4 aderparen. Verwijder ongeveer 3 tot 5 centimeter van de buitenmantel. Let op dat je de binnenste aders niet beschadigt. |
|
2
|

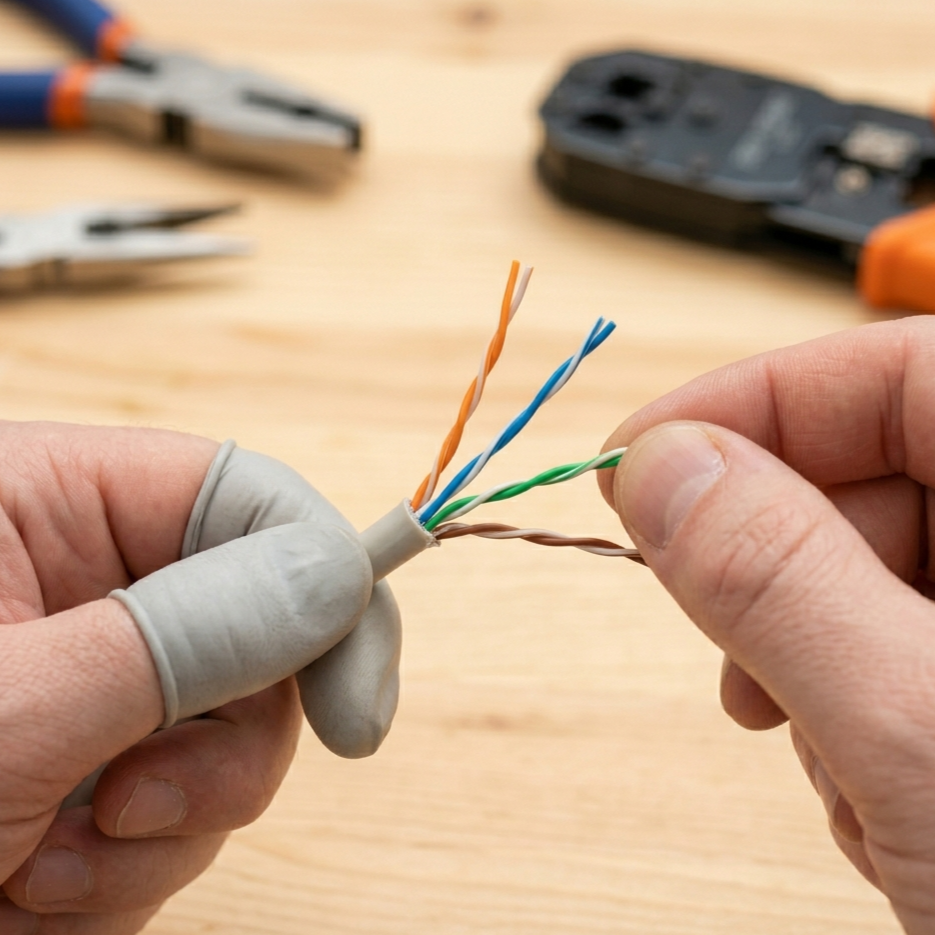

Draai de aders losDraai alle in de stap 1 genoemde paren los en zorg dat alle acht draadjes losliggen. |
|
3
|

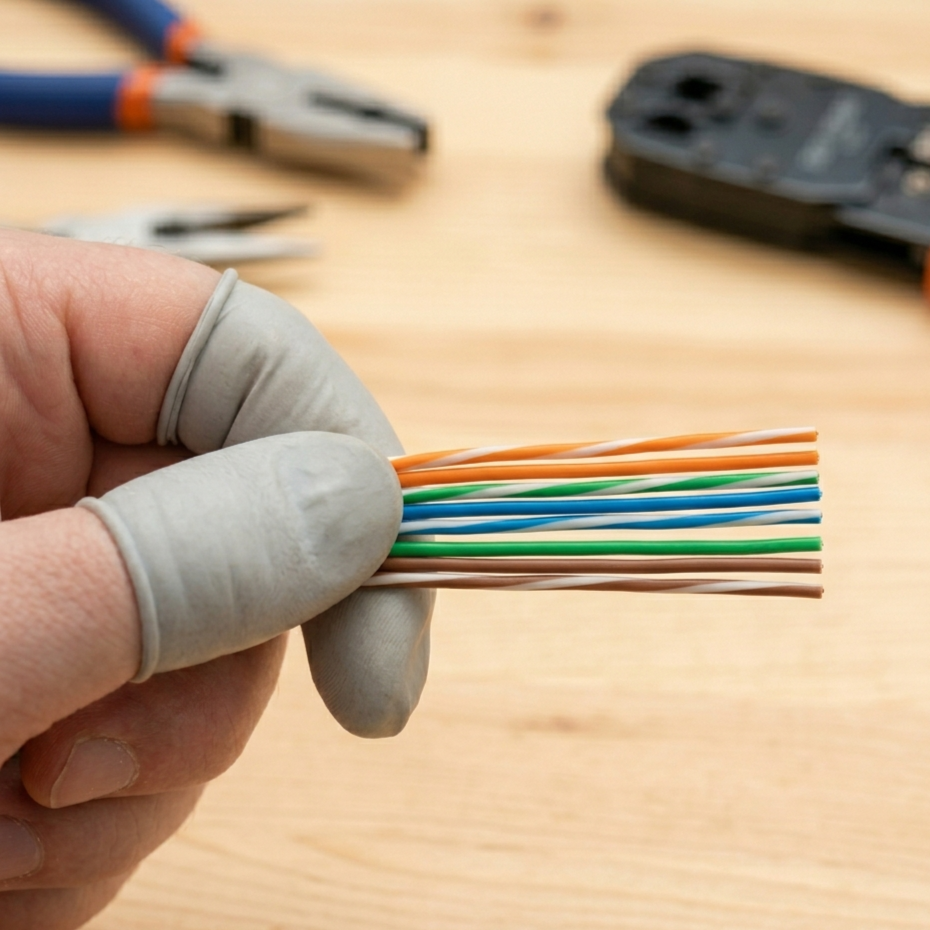

Gebruik de juiste RJ45-kleurvolgordeNu kom je op het punt dat we hierboven al benoemden: de aders in de juiste kleurvolgorde leggen. Zorg dat ze strak naast elkaar liggen. |
|
4
|

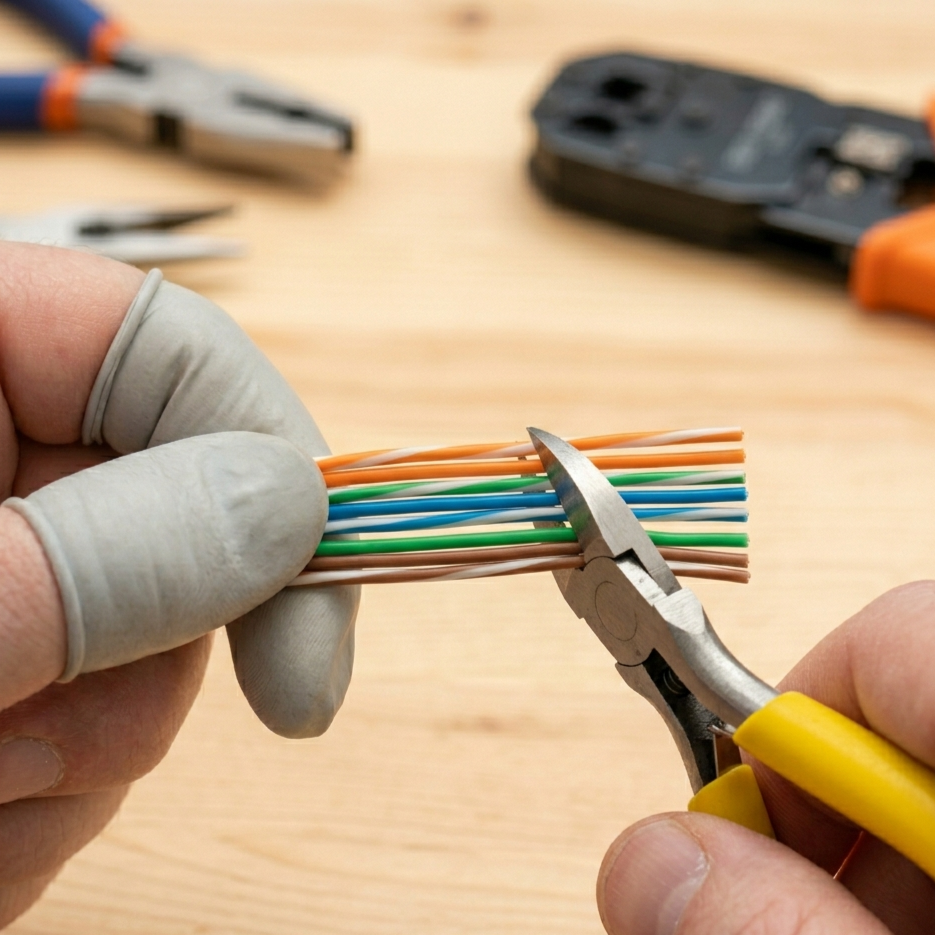

Knip de aders recht afVoordat je de aders in de RJ45-connector stopt, knip je ze recht af op dezelfde lengte. |
|
5
|

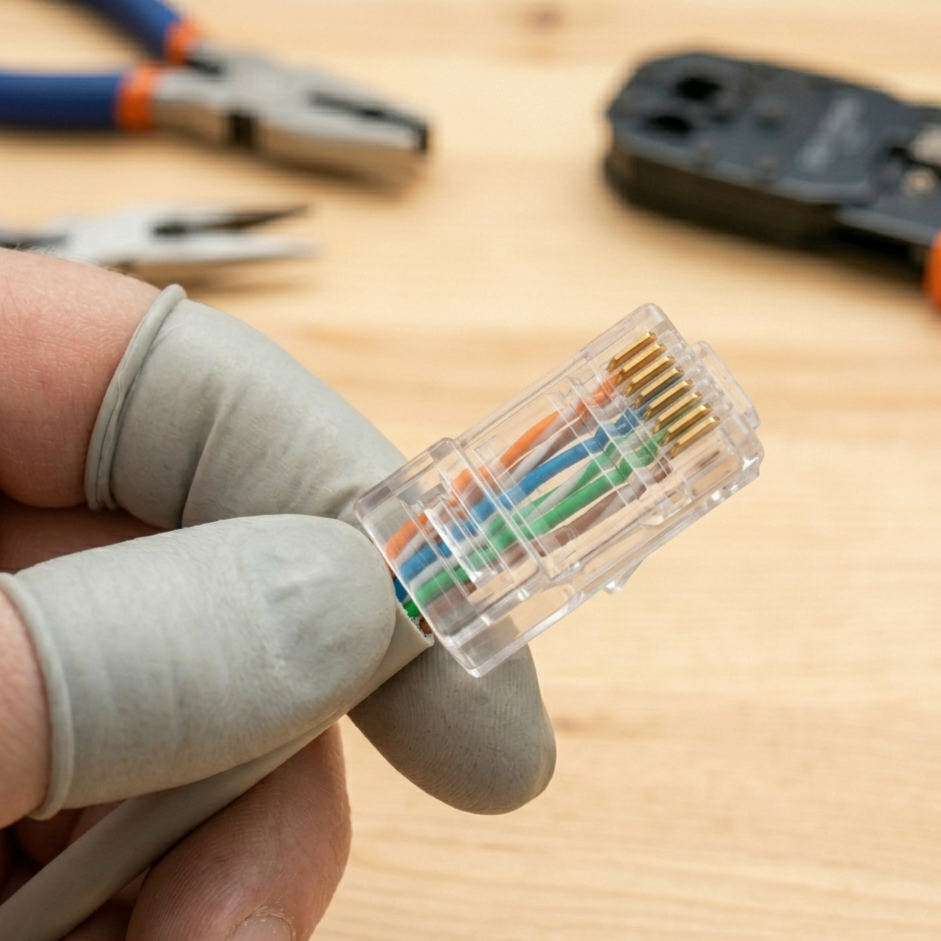

Plaats de aders in de RJ45-connectorNu kun je de connector met het lipje naar beneden houden en de aders plaatsen. |
|
6
|

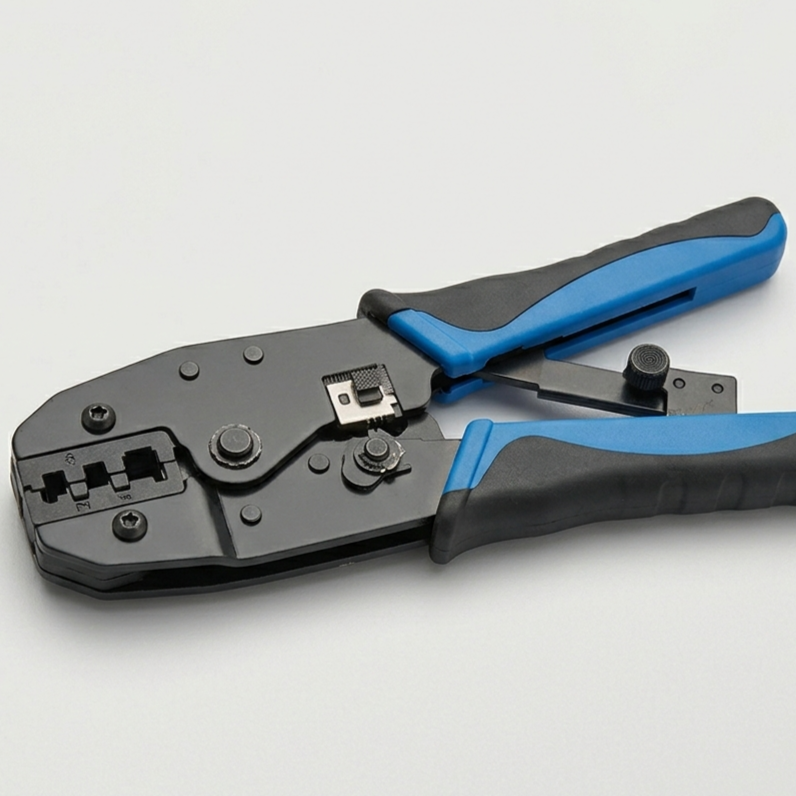

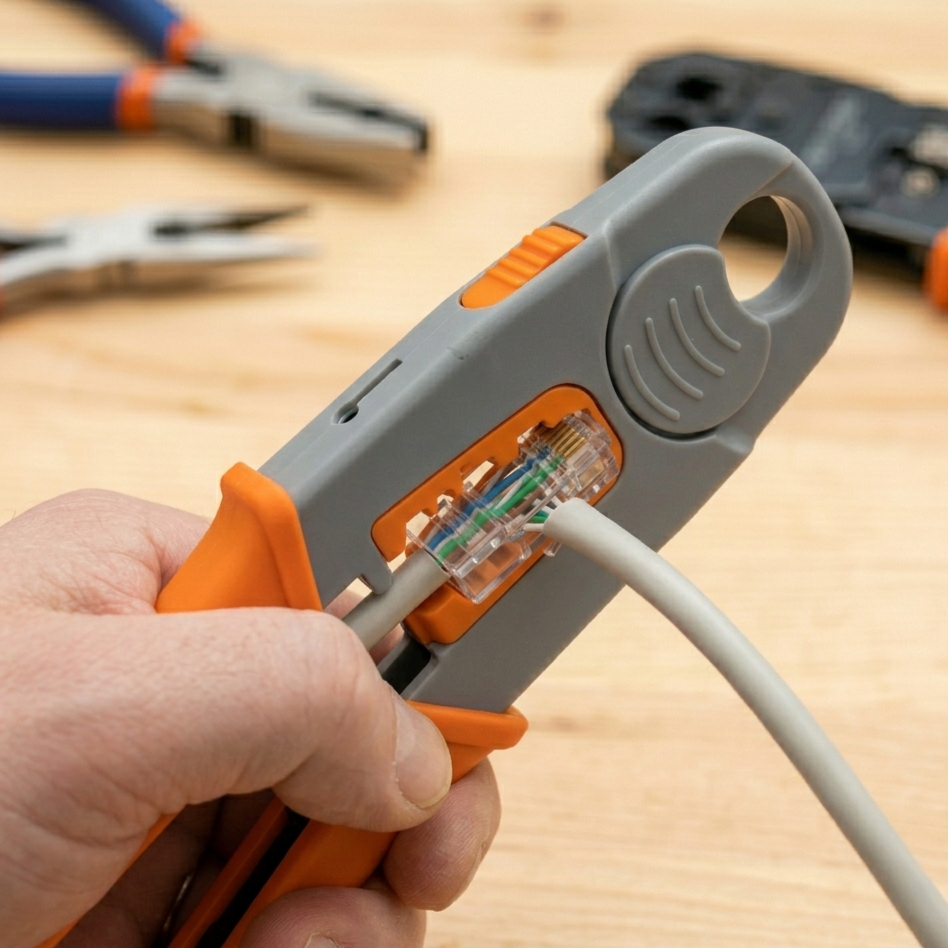

Krimp de UTP-kabelDe volgende stap is het plaatsen van de connector in de krimptang en stevig knijpen. De metalen pinnen drukken in de aders en maken contact. |
|
7
|

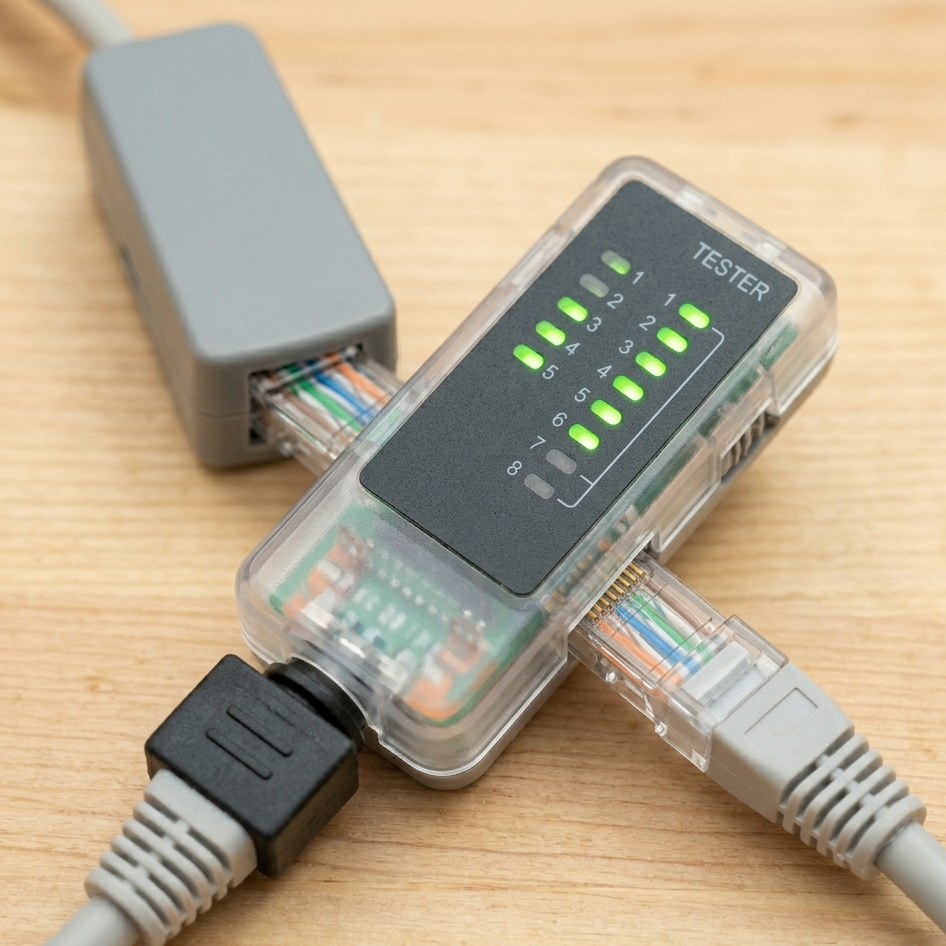

Test de kabelTen slotte gebruik je een kabeltester waarmee je controleert of alle verbindingen naar behoren werken. Als je die niet hebt, sluit je de kabel direct aan en check je of je internetverbinding werkt. Een goed afgemonteerde UTP-kabel presteert net zo goed als een kant-en-klare netwerkkabel. Wanneer de aders correct zijn aangesloten en de juiste materialen zijn gebruikt, kun je rekenen op een stabiele en betrouwbare verbinding. |

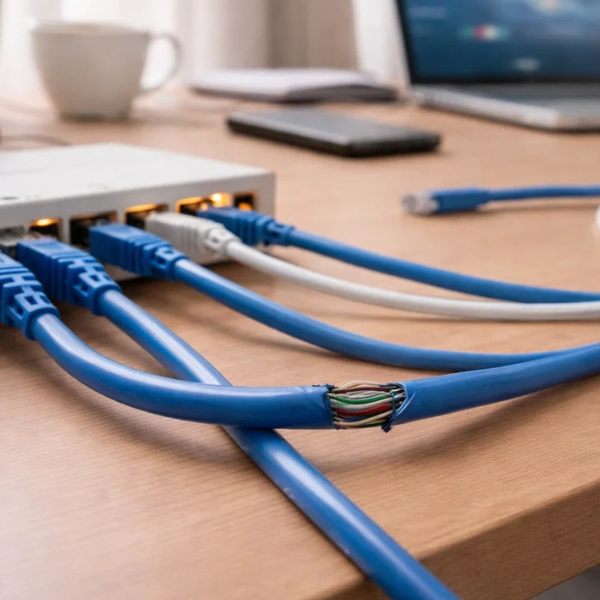

Veelgemaakte fouten bij het maken van internetkabels
Het maken van een UTP-kabel is goed zelf uit te voeren. Met de juiste voorbereiding en werkwijze voorkom je de meest voorkomende fouten. Waar lopen de meeste mensen nou tegenaan bij het maken van een internetkabel?
|
1
|
Verkeerde kleurvolgorde |
Dit is een van de meest voorkomende fouten. Wanneer je de kleurvolgorde niet aanhoudt of beide uiteinden van de kabel verschillend aansluit, krijg je geen of een instabiele verbinding. Gebruik daarom altijd dezelfde volgorde, zoals de T568B-standaard die we hierboven hebben uitgelegd.
|
2
|
Aders niet ver genoeg in de RJ45-connector |
Je denkt dat de kabel goed zit, maar de draadjes raken de metalen pinnen niet volledig. Het gevolg is slecht of geen contact, en de kabel werkt soms wel en soms niet.
|
3
|
Geen kabeltester gebruiken |
Een kabeltester maakt het eenvoudiger om eventuele fouten snel op te sporen. Als je de kabel niet test met een kabeltester, weet je niet waar het probleem zit en kun je bij storingen onnodig veel tijd kwijt zijn.
|
4
|
Kabelmantel niet mee gekrimpt |
Wat ook vaak voorkomt is het niet ver genoeg plaatsen van de buitenmantel van de kabel in de RJ45-stekker, waardoor uitsluitend losse aders vastgezet worden. De kabel zit dan niet stevig genoeg vast en kan bij beweging losraken of snel kapotgaan.
|
5
|
Aders te ver uit elkaar door losdraaien twists |
Nog een veelgemaakte fout bij het maken van een UTP-kabel is het te ver uit elkaar halen van de getwiste aderparen tijdens de voorbereiding. Hierdoor kunnen er meer storingen en een tragere of instabiele verbinding plaatsvinden.
Tips voor het maken van een internetkabel
Met de juiste materialen en werkwijze is een UTP-kabel eenvoudig zelf te maken. De onderstaande tips helpen bij een stabiele en duurzame netwerkverbinding.
Tip 1: Kies voor een UTP-kabel van maximaal 100 meter
Een internetkabel (Cat5e of Cat6) werkt het beste tot de 100 meter. Is de UTP-kabel langer, dan krijg je te maken met signaalverlies en snelheidsproblemen. Moet je toch een grotere afstand overbruggen? Dan kun je een UTP-kabel verlengen met een RJ45-koppelstuk of een netwerkswitch. Houd er wel rekening mee dat de totale kabellengte invloed kan hebben op de kwaliteit van de verbinding, vooral wanneer deze de 100 meter overschrijdt.
Tip 2: Geen andere kabels in de buurt!
Wanneer je jouw UTP-kabel langs stroomkabels legt, kan dit een tragere verbinding of een instabiel netwerk veroorzaken. Voor de beste prestaties is het aan te raden voldoende afstand te houden tot stroomkabels en apparaten die storingen kunnen veroorzaken, zoals magnetrons.
Tip 3: Bind kabels niet te strak en vermijd bochten en knikken
Voorkom scherpe bochten, knikken en te strak gebundelde kabels om de kwaliteit van de verbinding zo goed mogelijk te behouden.
Zelf een UTP-kabel maken en aansluiten
Na het lezen van dit blog kun je direct aan de slag met je netwerkkabel. Wil je toch nog iets meer informatie over de aansluiting, de mogelijkheden of onze producten? Neem dan contact met ons op. Onze klantenservice staat iedere werkdag van 9.00 tot 17.00 uur voor je klaar. Neem snel een kijkje in ons assortiment en bestel meteen. Als je op een werkdag voor 23.59 uur bestelt, dan heb je al je benodigdheden voor je UTP-kabel de dag erop al in huis!
